Quand on prépare un dossier de permis de construire pour une maison non raccordée au tout-à-l’égout, le plan de coupe terrain devient un casse-tête dès qu’il faut y faire figurer l’assainissement. Ce document montre le profil du sol, les niveaux du bâtiment et la relation entre la construction et le terrain naturel. Ajouter les fosses, les canalisations et les pentes d’écoulement sur ce même dessin demande de comprendre comment ces éléments interagissent sous la surface.
Deux régimes de pente sur un même plan de coupe terrain
La plupart des plans de coupe se contentent d’un trait de pente unique entre la maison et la limite de parcelle. En assainissement non collectif, cette simplification pose problème. Le DTU 64.1 distingue deux zones avec des exigences de pente très différentes.
A lire également : Comment faire la clôture d'un terrain borné ?
Entre la sortie de la maison et l’entrée de la fosse toutes eaux, la pente d’amenée doit être comprise entre 2 % et 4 %. Les canalisations gravitaires ont un diamètre minimal de 100 mm. Cette pente relativement marquée garantit que les eaux usées s’écoulent sans stagnation vers la fosse.
Après la fosse, vers les tranchées d’épandage, le profil change radicalement. La pente minimale descend à 0,5 %, sans dépasser 1 % sur les drains de dispersion. Pourquoi un écart aussi net ? Parce que les effluents traités doivent se répartir uniformément dans le sol. Une pente trop forte concentrerait le débit en bout de drain, rendant l’épandage inefficace.
A lire également : Besoin d'un calcul en mètre carré pour la peinture ? Calculez la bonne quantité
Sur le plan de coupe, cette différence se traduit visuellement. Le trait entre la maison et la fosse descend de façon visible. Celui entre la fosse et le champ d’épandage reste quasi horizontal. Si votre dessin montre une pente régulière sur toute la longueur, le SPANC (Service Public d’Assainissement Non Collectif) repérera l’incohérence.

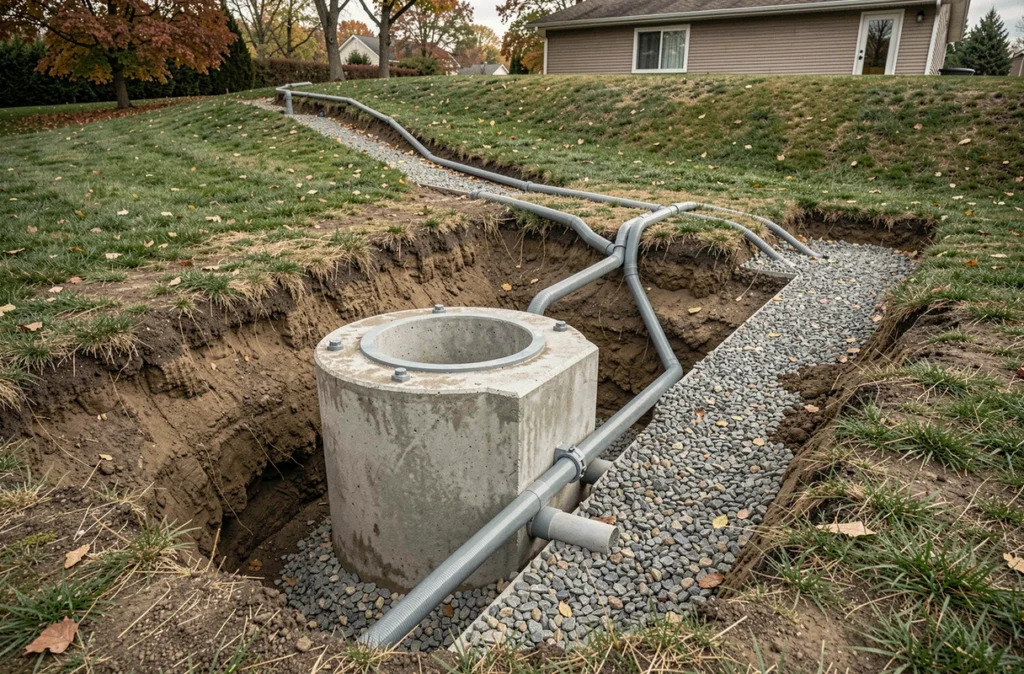

Positionner la fosse toutes eaux : distances et profondeur sur le plan
Vous avez déjà remarqué que les plans d’assainissement placent la fosse à une distance précise de la maison ? Ce n’est pas un choix esthétique. La fosse toutes eaux doit respecter un recul minimal par rapport aux fondations pour éviter toute infiltration vers le bâtiment. Elle doit aussi rester accessible pour la vidange, ce qui impose un passage suffisant pour un camion hydrocureur.
Sur le plan de coupe, la fosse apparaît comme un rectangle enterré. Son fil d’eau d’entrée (le point bas de la canalisation d’arrivée) doit être plus bas que la sortie des eaux usées de la maison. Son fil d’eau de sortie doit être plus bas que celui d’entrée, tout en restant assez haut pour alimenter l’épandage par gravité.
Chaque cote de fil d’eau doit figurer sur le plan de coupe. Sans ces indications, l’instructeur ne peut pas vérifier que le système fonctionne par gravité. Si le terrain est plat ou en légère contre-pente, le plan de coupe doit alors montrer un poste de relevage, avec sa propre cote d’implantation.
Ce que le SPANC vérifie en priorité
- La cohérence entre la pente du terrain naturel et les cotes de fil d’eau de chaque élément (sortie maison, entrée fosse, sortie fosse, drains d’épandage)
- La distance entre la fosse et les limites de propriété, les puits, les arbres et la maison elle-même
- La profondeur de la fosse par rapport au terrain naturel, qui conditionne l’accessibilité pour l’entretien et la vidange
- La présence ou l’absence d’un poste de relevage si la configuration du terrain l’exige

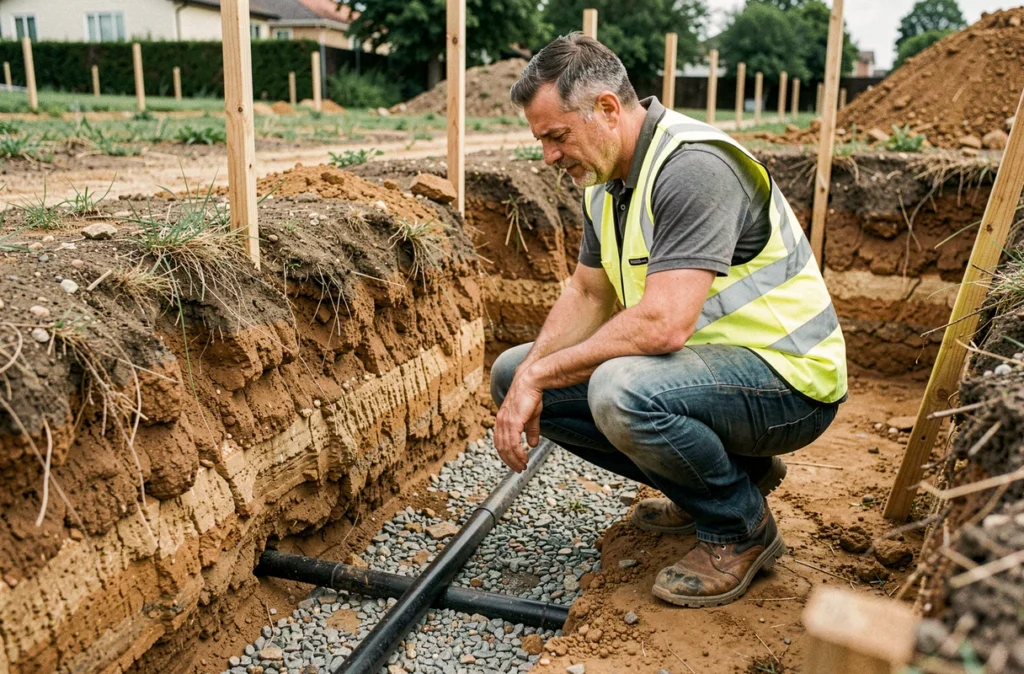

Réseau d’épandage et sol : adapter le plan de coupe au résultat de l’étude de sol
L’étude de sol (étude de perméabilité) détermine la filière d’assainissement autorisée sur votre parcelle. Tranchées d’épandage, filtre à sable, filtre compact : chaque solution a un encombrement et une profondeur spécifiques. Le plan de coupe doit refléter ces dimensions avec précision.
Prenons le cas d’un sol argileux à faible capacité d’infiltration. L’étude de sol oriente vers un filtre à sable vertical drainé. Ce dispositif nécessite une fouille dont la profondeur peut atteindre plus d’un mètre. Sur le plan de coupe, il faut représenter la couche de gravier de fond, la couche de sable, les drains de collecte (fentes vers le bas) et la géomembrane d’étanchéité si une nappe est présente.
Le plan de coupe traduit en profil vertical ce que le plan de masse montre en vue aérienne. Les deux documents doivent être parfaitement cohérents. Si le plan de masse indique un filtre à sable à 8 mètres de la maison, le plan de coupe doit montrer cette même distance avec les niveaux correspondants.
Quand le terrain naturel complique tout
Un terrain en pente forte pose un problème spécifique pour l’épandage. Les drains doivent rester quasi horizontaux pour répartir les effluents. Si la pente naturelle dépasse le seuil admissible, le plan de coupe doit montrer des tranchées étagées, chacune à un niveau différent, reliées par des regards de répartition.
À l’inverse, un terrain très plat oblige à enterrer la fosse plus profondément pour conserver la pente gravitaire depuis la maison. Le plan de coupe révèle alors une fosse dont le sommet affleure à peine le terrain naturel, voire nécessite un rehaussement de tampon.
Erreurs fréquentes qui bloquent le dossier au SPANC
Le refus ou la demande de pièces complémentaires par le SPANC retarde un projet de plusieurs semaines. Certaines erreurs reviennent systématiquement sur les plans de coupe liés à l’assainissement.
- Absence des cotes NGF (Nivellement Général de la France) ou de cotes relatives : sans repère altimétrique, le SPANC ne peut pas valider les pentes
- Pente unique entre maison et épandage, sans distinction avant/après la fosse
- Oubli du ventilateur d’extraction ou de la canalisation de ventilation de la fosse sur le profil
- Incohérence entre le plan de coupe et le plan de masse (distances, niveaux, position des regards)
Un dossier refusé pour plan de coupe incomplet coûte du temps, pas de l’argent, mais ce temps perdu décale la pose de l’assainissement, puis le début du chantier. Vérifier la cohérence entre les cotes du plan de coupe et celles du plan de masse avant le dépôt reste le moyen le plus simple d’éviter un aller-retour avec le service instructeur.
Le plan de coupe terrain n’est pas un dessin décoratif du dossier. Quand il intègre correctement les deux régimes de pente du DTU 64.1, les cotes de fil d’eau de la fosse et la profondeur réelle du dispositif d’épandage, il devient la pièce qui prouve que votre projet d’assainissement fonctionne par gravité, sans bricolage ni mauvaise surprise à la mise en service.
